Banda stretta Filtro

La definizione della banda Stretta Filtro

Il così chiamato a banda stretta filtro è suddiviso dalla band-filtro passa-alto e ha la stessa definizione di come la band-filtro passa-basso, che è, il filtro permette il segnale luminoso di passare attraverso in una determinata fascia, E si discosta da questa band. I segnali ottici su entrambi i lati sono bloccate, e la banda passante del filtro a banda stretta è relativamente stretta, in genere meno di 5% del centro lunghezza d'onda di valore.

Descrizione di Parametri di Filtro a banda Stretta:

1, centro di lunghezza d'onda

Il centro lunghezza d'onda di un filtro a banda stretta è in genere la lunghezza d'onda di funzionamento dello strumento o di dispositivo, che è la lunghezza d'onda al centro della banda passante.

Figura 1 è un diagramma schematico che mostra la curva di trasmissione di un filtro a banda stretta.

Nella figura, la specifica definizione del centro lunghezza d'onda (λc) è il seguente:

Λc =(λ_L+ Λ_R)/2

In cui, λ_L,Λ_RRispettivamente, la lunghezza d'onda posizioni di sinistra e di destra i lati della banda passante quando la trasmissione è la metà del picco valore.

Nel processo di produzione attuale, la posizione della lunghezza d'onda centrale è sempre più o meno differente dal valore di progetto. Quindi, quando specificando il centro lunghezza d'onda, una gamma di tolleranza è generalmente aggiunto. Questa gamma di tolleranza è determinato da le condizioni reali di utilizzo. In generale, il più stretto la larghezza di banda, il più piccolo la tolleranza. Ad esempio, per una larghezza di banda di circa 10 nm, la tolleranza del centro lunghezza d'onda è in genere solo permesso di essere ± 2 nm, E per una larghezza di banda di 30 nm o più, si può essere rilassati per ± 5 nm.

2, larghezza di banda

Larghezza di banda si riferisce alla distanza tra due posizioni nella banda passante la cui trasmissione è la metà del picco di trasmissione.

FWHM (Larghezza a Metà Massimo)

FWHM = λ_R-Λ_L

Larghezza di banda è anche di tolleranza, e la gamma di tolleranza è anche legato alla dimensione della larghezza di banda di per sé. In linea generale, il più piccolo è la larghezza di banda, il più piccolo la tolleranza. La scelta di larghezza di banda è legato alla fonte della luce utilizzata, la richiesta del segnale gamma di lunghezze d'onda, E la quantità di interferenza, che sarà discusso ulteriormente nel esempi di applicazione.

3, picco di trasmissione

Il picco di trasmissione è la più alta velocità di trasmissione del filtro passa-banda in banda passante. Il picco di trasmissione deve essere diverso a seconda dell'applicazione. Nei requisiti di soppressione del rumore e segnale di formato, se il segnale di formato è più interessato, È auspicabile per aumentare la potenza del segnale. In questo caso, picco di alta trasmittanza è richiesto. Se di soppressione del rumore è più interessato, è auspicabile per ottenere una maggiore rumore del segnale. In confronto, il requisito di un po 'di picco di trasmissione può essere abbassato, E il requisito di cut-off di profondità può essere aumentata.

4, Cut-off

Il cut-off gamma si riferisce per la gamma di lunghezze d'onda che è necessario per essere tagliato in aggiunta a il passo band. Per un filtro a banda stretta, c' è una sezione che è la parte anteriore tagliato fuori, che è, una sezione in cui il taglio di lunghezza d'onda è più piccolo rispetto al centro lunghezza d'onda, E una sezione in cui il taglio di lunghezza d'onda è più alto rispetto al centro di lunghezza d'onda. Se suddiviso, le due fasce di taglio sono descritti separatamente, ma in generale, la gamma di taglio del filtro può essere conosciuto da specificando il più breve lunghezza d'onda e la più lunga lunghezza d'onda che il filtro a banda stretta bisogno di tagliare fuori. Nel determinare il cut-off, non si può semplicemente dire "niente altro che la banda passante", in modo che la descrizione è troppo idealistic, E si hanno problemi nel processo di produzione attuale.
La scelta di gamma di taglio è legato alla fonte utilizzato, la gamma di lunghezze d'onda di interferenti luce, E la gamma di risposta spettrale del ricevitore utilizzato.

5, la densità ottica

Densità ottica si riferisce per la massima trasmissione della luce in cut-off band. Diversi sistemi di applicazione hanno esigenze diverse per cut-off di profondità. Per esempio, nel caso di eccitazione di fluorescenza, il cut-off di profondità è generalmente richiesto per essere meno di 0.001%. Nel comune di controllo e sistema di riconoscimento, il cut-off profondità T < 0.5% è a volte abbastanza. La specifica di cut-off di profondità dipende dalla intensità della fonte di luce, la dimensione della luce di interferenza e il requisito per il rapporto segnale-rumore. Allo stesso modo, nel determinare cut-off indicatori di profondità, non possiamo dire "tutta la luce trasmittanza di cut-off band è pari a zero tranne banda passante!". Per la semplicità, OD i valori sono spesso utilizzati per rappresentare la densità Ottica. Il rapporto tra OD valore e trasmittanza è indicato come segue:

OD =-log₁₀(T)

Per esempio, se T < 0.01%, la sua trasmissione è 10-4, valore corrispondente OD è 4; Se T < 1%, corrispondente OD valore è 2.

6, angolo di incidenza

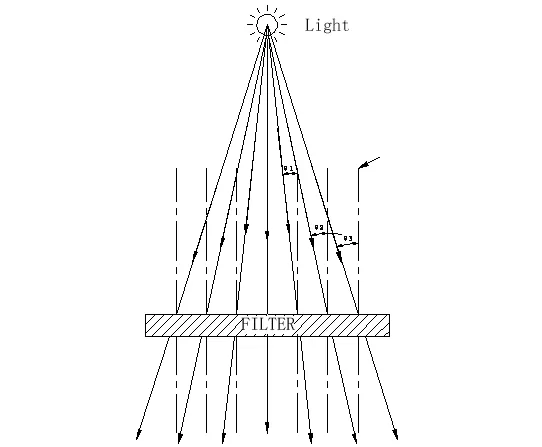

Il AOI è l'angolo tra la incidente ray e il filtro normale.

Non confondere la posizione Angolo di incidenza come l'angolo tra la sorgente di luce e la linea tra il centro del filtro e il filtro normale. Senza un collimare percorso, anche se la sorgente di luce è posto al centro normale linea del filtro, la luce sarà ancora divergono, il che significa che la incidenza Angolo non sarà 0 °.
Se l'angolo tra la incidente ray e la normale linea di il filtro ha un certo intervallo, poi la specifica gamma di Angolo incluso dovrebbe essere specificato, poiché il disegno di filtro di interferenza è molto sensibile per l'angolo, E per la banda stretta filtro progettato a 0 °, se utilizzato in diverse angolazioni, L' effetto sarà completamente diverso. Figura 3 richiede 850nm filtro a banda stretta come un esempio. Quando la incidenza angolo aumenta, la posizione della lunghezza d'onda centrale continuamente si sposta a onde corte. Fino a quando si tratta di un filtro di interferenza, questo Angolo effetto non può essere evitato, che è la base caratteristica del filtro di interferenza. Come si può vedere dalla figura, quando una banda stretta filtro di 850nm è utilizzato a 50 °, non è più una banda stretta filtro di 850nm, ma una banda stretta filtro di 770nm. Alcuni utenti si riflettono negli oggetti con obiettivo grandangolare, aggiungere il filtro a banda stretta, si trovano solo su la sezione centrale del oggetto, è molto scuro, sul bordo di pensiero tra i filtro a banda stretta solo, bordo, che è il male la comprensione, banda stretta filtro tutta la superficie è uniforme, Per lo più a causa della grande Angolo di incidenza, filtrare il permeabile alla luce fascia di muoversi verso onde corte, E onde corte parte a causa della mancanza di luce.

Il di cui sopra sei parametri devono essere prese in considerazione in l' uso e la selezione di banda stretta filtri. Diversi gli indici di prestazione richiedono diversi costi di produzione di filtri.
