Filtro NF

Il filtro di densità neutra (ND) riduce l'intensità della luce. Dopo che la luce dalla zona visibile all'infrarosso vicino passa attraverso il filtro di densità neutra, le diverse lunghezze d'onda si attenuano nella stessa proporzione, in modo che l'ottica mantenga una trasmissione di energia luminosa approssimativamente uguale all'interno della banda larga. eccesso di velocità. Conosciuto anche come filtro di densità neutra, filtro neutro, filtro ND, filtro di attenuazione, filtro di densità fissa e così via.

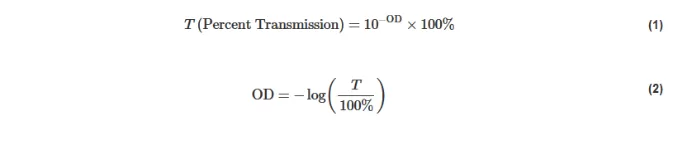

Filtro neutro. È progettato per ridurre uniformemente la trasmissione su una parte specifica dello spettro. Un filtro ND è generalmente definito dalla sua densità luminosa (OD), che descrive la quantità di energia bloccata dal filtro. I valori di alta densità luminosa indicano una trasmittanza molto bassa, mentre una bassa densità luminosa indica una trasmittanza elevata (equazione 1-2). I filtri ND possono essere impilati per ottenere una densità ottica personalizzata. Per calcolare il diametro esterno finale del sistema, è sufficiente aggiungere il diametro esterno di ogni filtro.

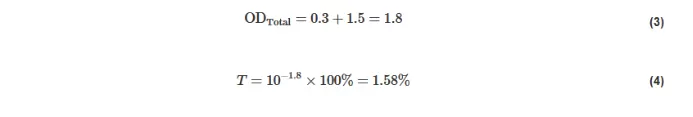

Esempio 1: Qual è la trasmissione se i filtri per OD 0.3 e OD 1.5 sono impilati insieme?

Esempio 2: Come si costruisce un filtro con una velocità di trasmissione dello 0,5%?

Esistono due tipi di filtri ND: riflettente e assorbente. Il filtro ND riflettente è costituito da un rivestimento ottico a film sottile rivestito su un substrato di vetro, di solito un rivestimento metallico. I rivestimenti possono essere ottimizzati per un intervallo di lunghezze d'onda specifico, ad esempio UV-VIS o NIR. Il rivestimento a film sottile riflette principalmente la luce di nuovo alla sorgente luminosa. Particolare attenzione dovrebbe essere prestata per garantire che la luce riflessa non interferisca con le impostazioni del sistema. Il filtro ND assorbente utilizza un substrato di vetro per assorbire una percentuale specifica di luce.

Applicazioni: strumenti di misurazione UV, vari laser, fotocamere digitali ottiche, telecamere, monitoraggio della sicurezza, vari dispositivi ottici, filtri di attenuazione della comunicazione ottica, sistemi di imaging ottici, misuratori di fumo, strumenti di misurazione ottica, spettrometri ad infrarossi vicini, attrezzature di analisi biochimica e così via.
