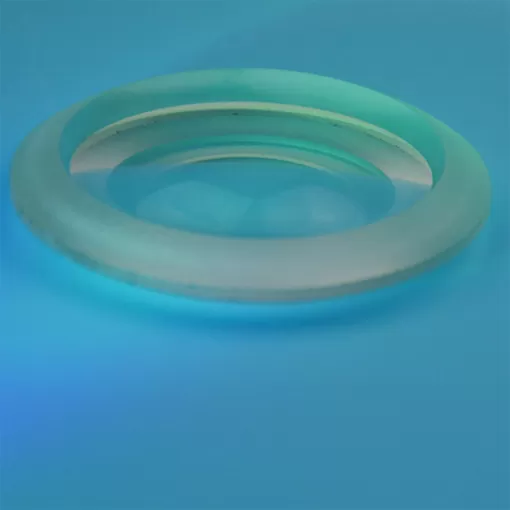

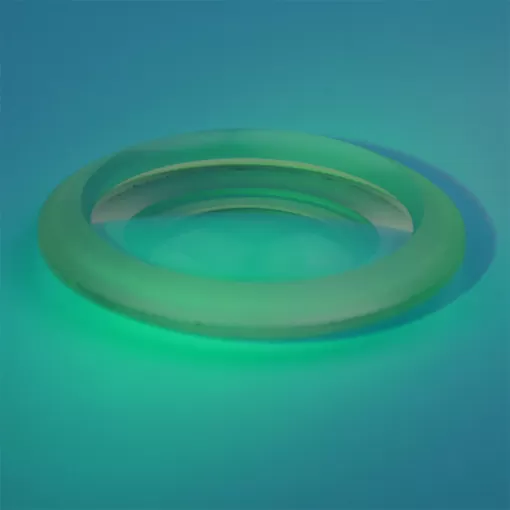

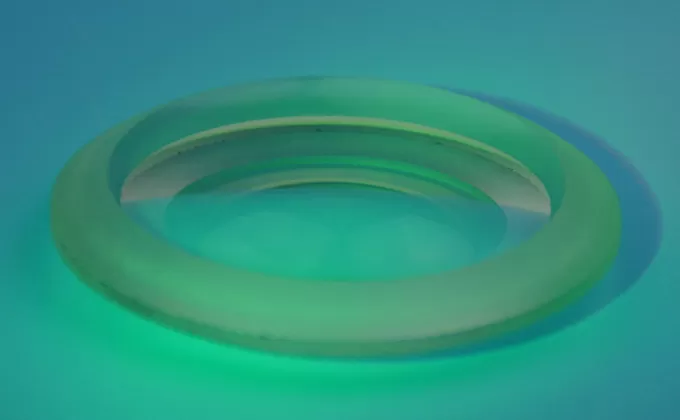

UNA doppia lente concava/specchio ha un negativo lunghezza focale, causando in tal modo collimato luce incidente A divergono. La doppia lente concava/specchio ha un uguale raggio di curvatura su entrambi i lati della lente. Essi sono generalmente utilizzati per espandere la luce o aumentare la lunghezza focale in il sistema esistente, ad esempio come fascio di espansione e sistemi di proiezione.
La doppia lente concava diEcoptikHa un negativo lunghezza focale, causando in tal modo collimato luce incidente a divergono. UNA doppia lente concava ha un uguale raggio di curvatura su entrambi i lati della lente.
| Materiale | Vetro ottico/silice Fusa/zaffiro ecc. |
| Diametro | 2 millimetri ~ 300 millimetri |
| Tolleranza del diametro | ± 0.05 millimetri (≤ 50mm) |
| ± 0.1 millimetri (>50mm) | |
| Lunghezza focale | -50 millimetri ~-2000 millimetri |
| Tolleranza di lunghezza focale | ± 0.2%(<10mm) |
| ± 0.5%(<10 millimetri-1000 millimetri) | |
| ± 1%(<>1000mm) | |
| Centro di Spessore | 2 millimetri ~ 20 millimetri |
| Qualità della superficie | 60/40, 40/20, 20/10 |
| Superficie di precisione | Λ/2 ~ λ/10@632.8nm,532nm |
| Apertura libera | > 85% dig diametro |
| Centratura | <3arc min ~ 30arc sec |
| Rivestimento | Come da richiesta del cliente |
| Materiale | Diametro (Mm) | Superficie di Raggio 1 (Mm) | Raggio di superficie 2 (Mm) | Centro di Spessore (Mm) | Lunghezza focale (Mm) |
| H-ZK3 | 5 | -14.4 | -14.4 | 3 | -9.8 |
| H-ZF6 | 8 | -7.2 | -30.5 | 5 | -7.4 |
| H-K9L | 10 | -11.1 | -11.1 | 2 | -10.4 |
| JGS1 | 10 | -9.25 | -9.25 | 1.25 | -9.8 |
| H-ZF7LA | 11 | -11.9 | -11.9 | 2 | -7.1 |
| H-K9L | 12 | -25.1 | -25.1 | 1.26 | -24 |
| BAF3 | 12 | -19.5 | -47.1 | 2 | -23.4 |
| ZF11 | 12 | -12.6 | -12.6 | 3 | -7.4 |
| H-K9L | 12.5 | -103 | -103 | 1.5 | -98.9 |
| H-ZF6 | 13 | -30.6 | -154 | 3 | -33.5 |
| H-LAK7 | 13 | -48.9 | -27.7 | 2 | -24.4 |
| H-ZK2 | 13 | -12.1 | -15.7 | 1 | -11.3 |
| H-ZF6 | 13.5 | -34.7 | -79.6 | 1.5 | -31.6 |
| H-ZF2 | 14 | -36.2 | -192 | 3 | -45 |
| H-ZF6 | 14 | -34.7 | -79.6 | 3 | -31.6 |
| H-LAK53A | 14 | -31.7 | -58.8 | 1.5 | -27 |
| H-K9L | 14 | -27.9 | -32.2 | 2 | -19 |
| H-ZF6 | 15 | -23 | -27.7 | 2.8 | -16.4 |
| H-ZF6 | 15 | -27.5 | -23.6 | 7.23 | -16.4 |
| H-F3 | 15 | -50.5 | -11.3 | 1.5 | -14.8 |
| N-SF6 | 15 | -13.2 | -12.1 | 2 | -7.4 |
| H-ZF3 | 16 | -30.6 | -15.8 | 3 | -14.6 |
| H-LAF50B | 16.7 | -16.8 | -17.8 | 1.8 | -11 |
| H-LAF50B | 17.3 | -37.2 | -37.2 | 3 | -23.9 |
| H-K9L | 20 | -299 | -85.4 | 2 | -128 |
| H-ZF52A | 20 | -51.6 | -21 | 1.9 | -16.7 |
| H-ZF6 | 21 | -77.4 | -77.4 | 2.5 | -51 |
| H-ZF7LA | 21 | -42.6 | -184 | 4.064 | -42.8 |
| H-ZF7LA | 22 | -255 | -16.2 | 9 | -18.7 |
| H-K9L | 24 | -11.1 | -90 | 1 | -18.9 |
| JGS1 | 25 | -92.1 | -92.1 | 2.5 | -100 |
| H-K9L | 25 | -52.1 | -52.1 | 3.5 | -50 |
| H-LAF4 | 25 | -38.4 | -38.4 | 8.4 | -25.4 |
| H-F4 | 25 | -36.7 | -29.2 | 3 | -25 |
| ZK9 | 27 | -149 | -52.9 | 1.45 | -62.7 |
| H-ZK21 | 28.6 | -281 | -23.8 | 3 | -35 |
| BaK2 | 29.5 | -2249 | -80.2 | 2 | -143 |
| JGS1 | 30 | -71 | -71 | 3 | -77 |
| BaK2 | 30.5 | -2249 | -76.4 | 2 | -137 |
| H-ZF3 | 32 | -11.8 | -284 | 2 | -15.7 |
| ZF1 | 41 | -692 | -170 | 2.8 | -211 |
| ZF7L | 44 | -153 | -49 | 3 | -45.8 |
| ZF4 | 54 | -340 | -249 | 2.5 | -197 |
| H-ZF3 | 58 | -73.8 | -234 | 4 | -77.8 |
| F4 | 60 | -74.9 | -78.4 | 1 | -61.3 |
| ZF1 | 65 | -516 | -163 | 5.49 | -190 |
| ZBaF3 | 65 | -296 | -52.4 | 2.5 | -67.5 |
| H-ZF2 | 68 | -83.5 | -249 | 5.5 | -92.3 |
| F13 | 68 | -2465 | -41.8 | 3 | -65.6 |
| H-F4 | 72 | -170 | -71.8 | 12 | -80 |
| H-K9L | 90 | -102 | -347 | 6 | -15 2 |
