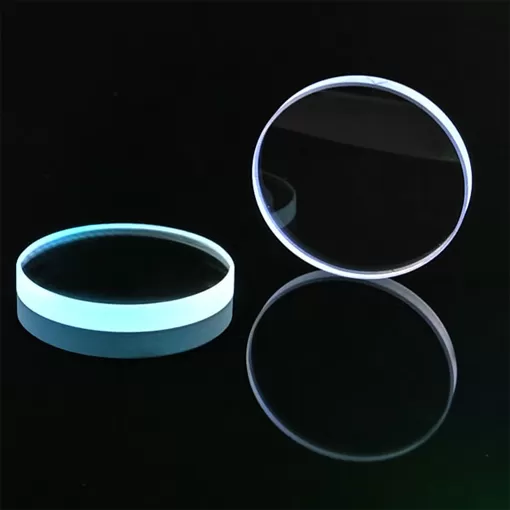

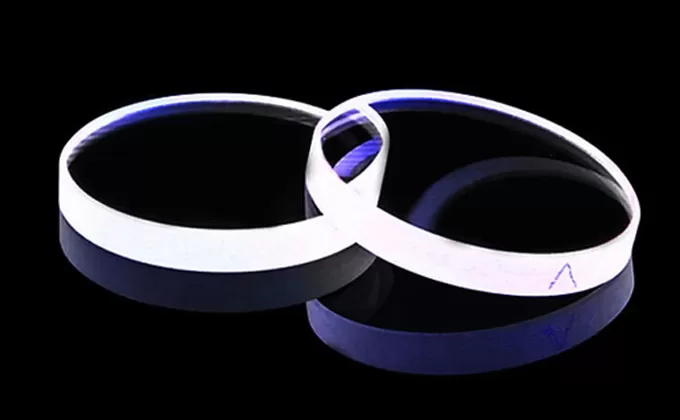

Parallelo di Windows

Materiale:

Visibile materiale: BK7 (H-K9L), vetro Float, vetro di Colore, ecc.

UV materiale: silice Fusa, vetro Borosilicato, ecc.

IR materiale: Zaffiro, Ge, Si, CaF2, MgF2, BaF2, LiF, ZnSe, znS, ecc.

Dimensione:

1mm ~ 300 millimetri

Tolleranza del diametro:

± 0.1 millimetri

± 0.03 millimetri

Angolo di tolleranza:

<3 arc min

<10 arc sec

Apertura libera:

> 90% di diametro

Qualità della superficie:

MIL60-40

MIL20-10, 10-5

Superficie planarità:

Λ/4 @ 632.8nm

Λ/10 @ 632.8nm

Smusso:

0.05 ~ 0.2 millimetri x 45 °

Materiale: UV silice Fusa

Qualità della superficie: 10-5

Superficie planarità: λ/10@632.8nm

Parallelismo: 30 arc sec.

Diametri

(Pollici)

Di spessore

(Mm)

½''

3

½''

6

1 ''

2

1 ''

5

1 ''

6

2 ''

3

2 ''

5

2 ''

12
