Il Principio di Ottica Centrale Cementato Lenti

Nel processo di otticamente cementato lenti, non importa se la colla di resina metodo o la foto colla metodo è utilizzato, deve essere centrato al fine di garantire che il assi ottici del positivo e negativo lenti coincidono, altrimenti si pregiudica la qualità delle immagini del sistema ottico.


Quando la luce parallela passa attraverso il uncentered gruppo di lenti, il suo punto focale immagine F1 'will essere violati per il punto di F2'. Più assi coincidono.) Ruotare la lente positiva, e il punto di immagine F2 'also ruota di conseguenza. Il suo limite di orientamento è il principio di F3 'glue intermedio impostazione come mostrato in Figura 8-5. La distanza F2'F3 'between i due estremo punto azimuths dell'immagine è equivalente a due volte la centrale di errore di la lente.


F1 ', F2', e F3 'coincide quando incollato nel mezzo. Quindi, prima che lo strato adesivo sul cementato superficie è curato, la lente positiva è avanzata con l'asse ottico del negativo lente come il criterio, in modo che il assi ottici del positivo e negativo lenti coincidono. In questo momento, il punto di immagine F2 'is non battere o il pestaggio quantità (F2'F3') È all'interno della scala consentita.

L'asse ottico del centrato e bordi lente è originariamente coincidente con la geometrica assi. Posizionare il cementato lente sul livellamento tabella (la superficie che è in contatto con la tabella deve essere convesso o appartamento) quando il colloidale agente è in uno stato liquido, il centro di gravità della lente e il suo asse ottico è automaticamente riposizionato dal self-peso di le parti. Il modo per posiziona la lente è quello di regolare il livello con un 30 "livello di spirito, E la superficie di precisione di il modo in cui ha bisogno di essere N = 3, N = 0.5, O più. Questo metodo può essere utilizzato per incollati di centraggio parti con il centro di errore C> = 0.05 millimetri.


Come per giudicare se il acromatico cementato doppia lente è buono?


Ottico cementato lente si riferisce al vetro che può cambiare la direzione di trasmissione della luce e può cambiare la relativa spettrale diffusione di raggi ultravioletti, visibile, o a raggi infrarossi della luce. La stretta senso di ottica cementato specchio si riferisce alla incolore ottico cementato specchio; ottico di un cementato specchio può essere usato per fare le lenti, prismi, specchi, E di windows in strumenti ottici.


Il acromatico cementato triple-lens è diverso da altri occhiali in che ha alcuni componenti come un ottica sistema e devono soddisfare i requisiti di imaging ottico. Quindi, la determinazione di la qualità di otticaAcromatico lente rivestitaContiene anche un po 'speciale e grave indicatori.


1. Le costanti e la coerenza ottica specifica dello stesso lotto di vetro ottico costanti


Ogni varietà di selce vetro cementatoAcromatico lente cilindricaHa un normale standard di valore di indice di rifrazione per diverse lunghezze d'onda della luce, che viene utilizzato come base per la ottico planners per piano di sistemi ottici. Quindi, il ottico costanti ottico lenti cementato prodotto da la fabbrica deve essere entro il certo campo di tolleranza questi valori, in caso contrario, la qualità del reale qualità delle immagini sarà essere in contrasto con i risultati attesi durante la pianificazione e influenzare la qualità del strumento ottico.

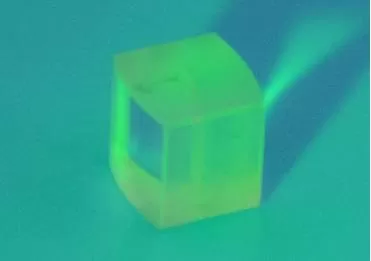

Flint Glass Cemented Cylindrical Lens


Selce Vetro Cementato Lente Cilindrica


In secondo luogo, un alto grado di trasparenza


La luminosità di la rappresentazione del sistema ottico è proporzionale per la trasparenza del vetro. La trasparenza ottico cementato specchio per una certa lunghezza d'onda è espressa da il coefficiente di assorbimento della luce Kλ. Dopo la luce passa attraverso una serie di prismi e lenti, un po 'di la sua energia è perso a livello di interfaccia di riflessione delComponenti otticiE un po 'è assorbita dal medio (vetro) di per sé. Quindi, per quanto riguarda il sistema ottico tra cui più sottili lenti, il modo per migliorare la trasmissione primaria è quello di ridurre la perdita di riflessione della superficie della lente, ad esempio come rivestimento della superficie di rivestimento antiriflesso.
