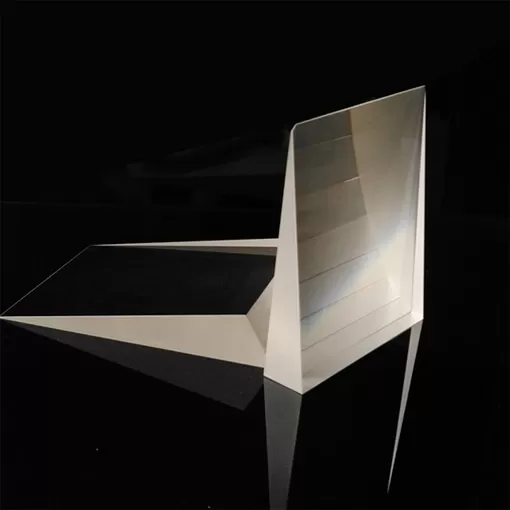

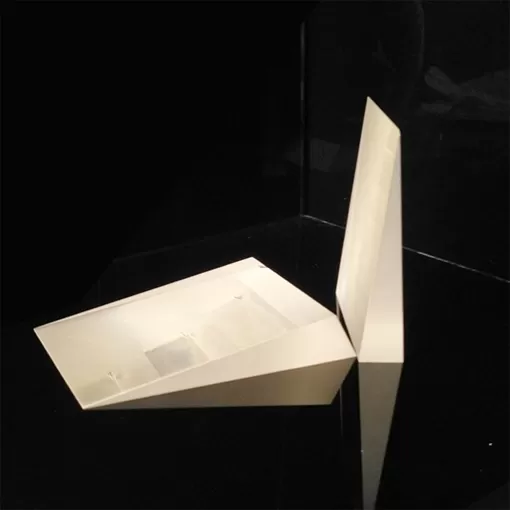

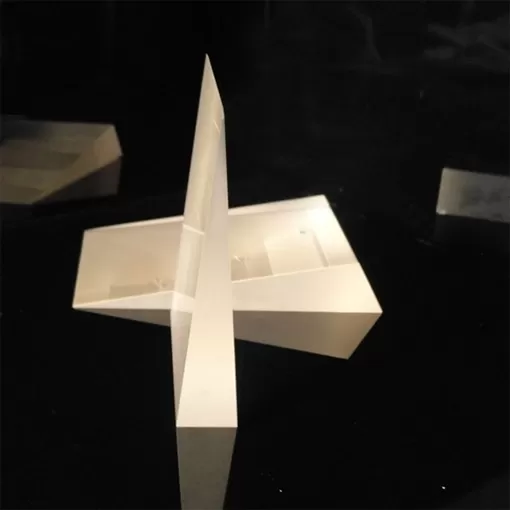

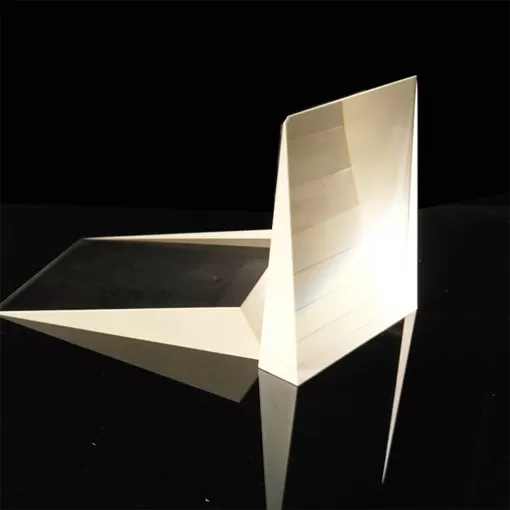

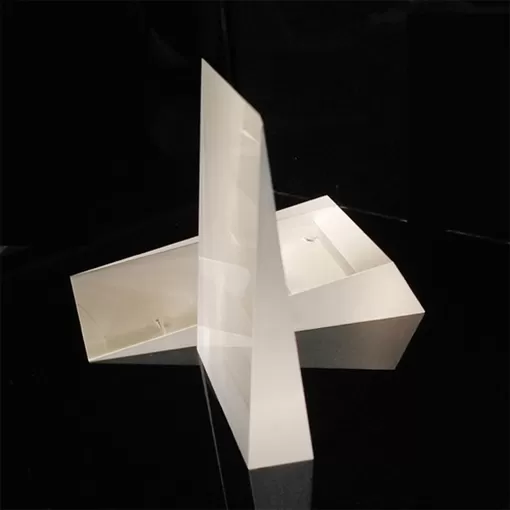

anamorphic prism1

Anamorfico Prisma

Un anamorfico prism coppia è un paio di prismi che di solito è utilizzato per rimodellare il profilo di un laser fascio. Per esempio, la ellittica fascio da un diodo laser può essere trasformato in un fascio con circolare sezione trasversale, come è necessario per molte applicazioni, utilizzando unPrisma otticoCoppia come un fascio expander per una sola direzione (e.g., orizzontale di un). Naturalmente, si può anche solo modificare il ellipticity, O convertire una circolare del fascio in una forma ellittica.

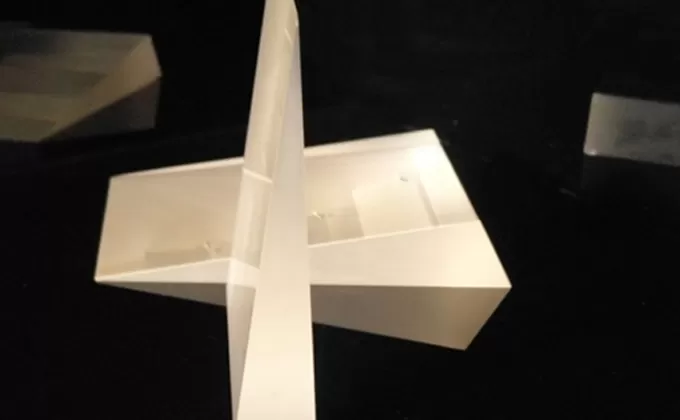

Descrizione Di Anamorfico Prisma


Laser a diodi di solito hanno ellittica fascio profili. Nella maggior parte dei casi, anche se, la forma della circolare del fascio è richiesto, ad esempio come modello di corrispondenza con il risonatore per rendere la dimensione del fascio esterno adattarsi alla piccola apertura attraverso il isolatore. UN deformata paio di anamorfico prisma è utilizzato per trasformare una forma ellittica diodo laser del fascio in un fascio di circa circolare per amplificare una forma ellittica fascio in una dimensione.

Specifiche tecniche Di Anamorfico Prisma


MaterialeSF11
Dimensione Tolleranze+ 0.0, -0.2 millimetri
Superficie Planarità<Λ/8 @ 632.8 nm
Qualità della superficie60-40 scratch & dig
Angolo di Theta29 ° 27 '± 3"
Apertura libera> 85% in centrale circolare dimensione
RivestimentoMgF2Singolo strato su perpendicular superficie



In contatto con Noi
Interessati a Prodotti Ottici?
Non esitate a contattare Ecoptik.
*
*
*
*
