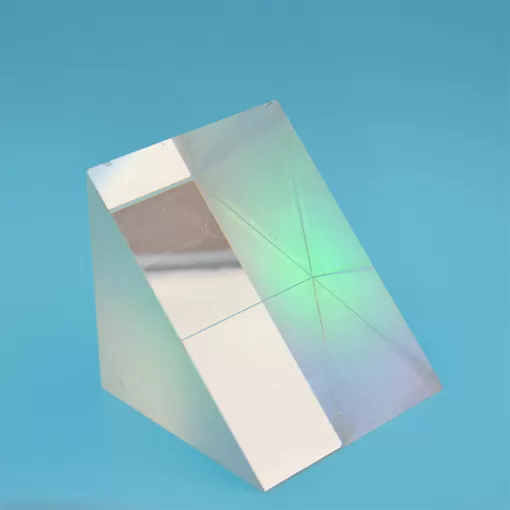

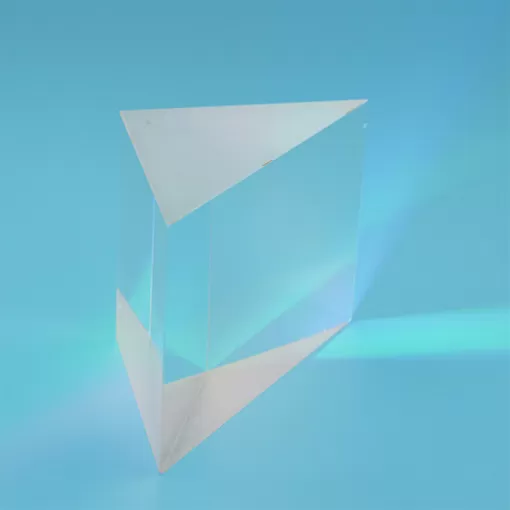

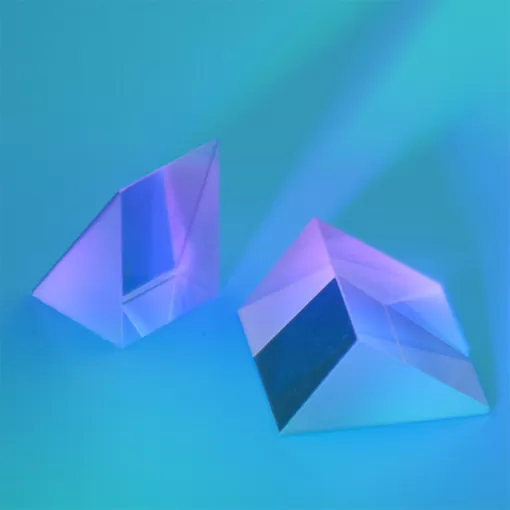

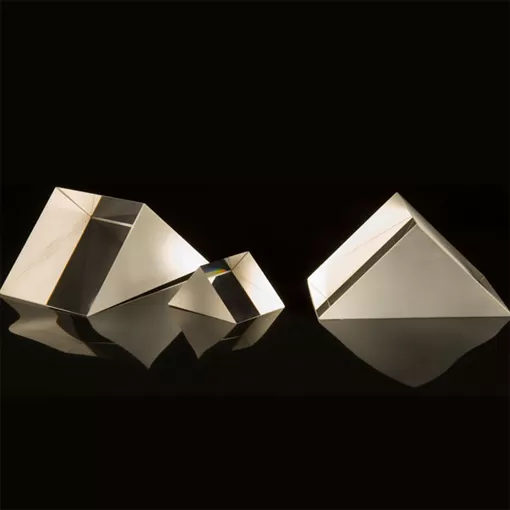

right angle prism

Ad Angolo retto Prisma

Ad angolo retto prisma specchi sono estremamente versatile componenti ottici, comunemente usato come singoli prismi e componenti di ottica assemblee. UN fascio di luce che entra la gamba di una ad angolo retto prisma specchio si deviare da un valore nominale di 90 °, mentre preciso di rotazione del prisma controlli fascio di allineamento. Quando la luce entra nel ipotenusa del prisma, è comunemente chiamato un prisma di Porro. In questa configurazione, un fascio di luce saranno sottoposti a 180 ° deviazione che è invariante nel azimutale asse, durante la regolazione precisa del prisma controlli fascio di elevazione.

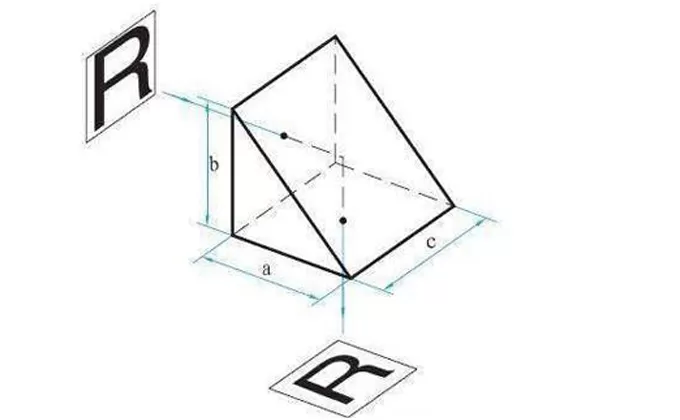

Descrizione Di Angolo Retto Prisma Specchio

UN angolo retto prisma specchio è di solito utilizzato per trasformare un percorso della luce o deviare un immagine prodotta da un sistema ottico da 90 °.A seconda della orientamento del prisma, l'immagine può essere allineato a sinistra e destra, A testa in giù e di sinistra e di destra.Rettangolare prisma può essere utilizzato anche per la combinazione di immagine, fascio deviazione e altre applicazioni.


Quando un angolo rettoPrisma otticoSpecchio è utilizzato, un po 'di pellicola ottica è di solito placcato.Il prisma rettangolare di per sé ha una grande area di contatto e angoli tipica ad esempio come 45 ° e 90 °. Quindi, rispetto al normale riflettori, il prisma rettangolare è più facile da installare e ha una migliore stabilità e la forza per sollecitazioni meccaniche.Essi sono la scelta migliore di ottico di ricambio per tutti i tipi di dispositivi e strumenti.


description

Specifiche Di Angolo Retto Prisma Specchio


MaterialeBK7 di vetro/UV silice Fusa
Dimensione3 millimetri ~ 200 millimetri
Tolleranza dimensione± 0.1 millimetri ~ ± 0.05 millimetri
Qualità della superficie60/40, 40/20, 20/10
Superficie planaritàΛ/20 - λ/4
Angolo di tolleranza<30arc sec. ~ 5arc min
Bevel<0.25 millimetri × 45 °
RivestimentoCome per la richiesta su misura



TIPO di No.Dimensione
RAP-55.0 millimetri × 5.0 millimetri
RAP-1010.0 millimetri × 10.0 millimetri
RAP-12.512.5 millimetri × 12.5 millimetri
RAP-1515.0 millimetri × 15.0 millimetri
RAP-2020.0 millimetri × 20.0 millimetri
RAP-2525.0 millimetri × 25.0 millimetri
RAP-5050.0 millimetri × 50.0 millimetri
