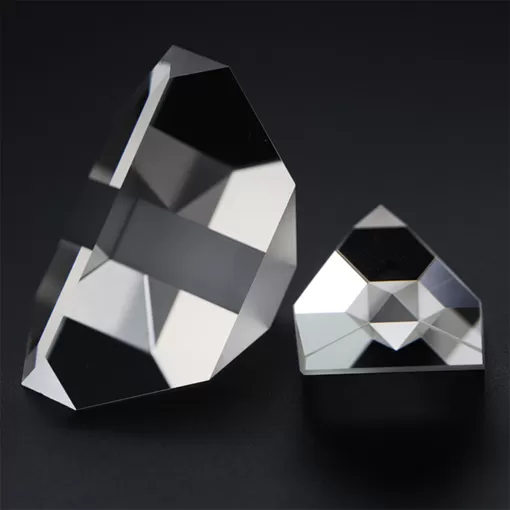

roof prism1

Prismi a tetto

Il tetto o Amici prisma devia o devia l'immagine attraverso un angolo di 90 gradi. Si tratta di un angolo retto prisma la cui ipotenusa è stato sostituito da un 90-gradi TIR sul tetto. Vetro che non contribuisce alla apertura libera è stato tagliato via per ridurre le dimensioni e il peso.

Descrizione Di Prismi a Tetto


EcoptikPrisma di tetto è costituito da N-BK7, un conformi alla normativa RoHS versione di BK7, E può essere utilizzato quando una destra angolo di deviazione di un immagine o il fascio laser è richiesto. In che passa attraverso il prisma, l'immagine è sia deviato da destra a sinistra e top-to-bottom. Ipotenusa delPrisma otticoUtilizza riflessione interna totale (TIR) per riflettere l'immagine attraverso il prisma. Polarizzazione uniti può diventare ruotato durante riflessione.


Il tetto o Amici prisma devia o devia l'immagine attraverso un angolo di 90 gradi. Si tratta di un angolo retto prisma la cui ipotenusa è stato sostituito da un 90-gradi TIR sul tetto. Vetro che non contribuisce alla apertura libera è stato tagliato via per ridurre le dimensioni e il peso.


Il prisma del tetto si riferisce al tipo di prisma costruire utilizzato in il binocolo. In il prisma del tetto di disegno, l'allineamento del binocolo è fatto in una linea retta. Questo rende questi binocoli un po 'più elegante e più compatto rispetto ai loro prisma di porro controparti. Questi binocoli possono essere facilmente identificati come le lenti dell'obiettivo linea fino a la oculari in un quasi-lineare di modo.


Prismi a tettoBinocolo sono tecnicamente più complicato di prro prism binocolo. La ragione di questo è che i prismi utilizzato in tetto prisma binocolo deve essere prodotto con eccezionale cura e si deve anche essere di una qualità superiore rispetto prismi utilizzato in Porro binocolo. Prismi a tetto anche bisogno di top-qualità del rivestimento. Il vantaggio di binocolo con un tetto prisma è che essi hanno diritto tubi in cui la parte anteriore o lente obiettivo È in linea con la parte posteriore o lente oculare, mentre binocolo con un prisma di Porro hanno tubi che sono compensate o non in allineamento con ogni altri. Binocoli con prismi a tetto sono quindi più compatto e più facile da portare con voi. È anche più facile per sigillare loro, di fare le lenti interno a tenuta stagna e meno suscettibile di polvere e danni. Dal momento che la parte anteriore obiettivi in prismi a tetto binocoli non sono fuori di allineamento, come è il caso con Porro binocolo, la percezione della profondità sarà di meno di quello che potrebbe essere con Porro binocolo.

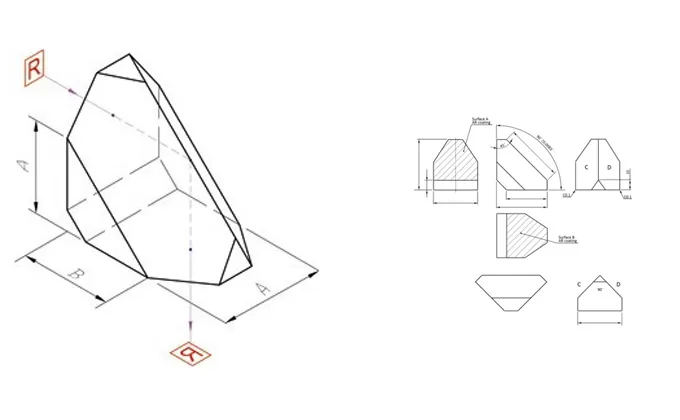

description
description2

Specifiche Del Prisma di Tetto


Generale spec.Di alta precisione spec.
MaterialeVetro ottico (H-K9L, BK7, o altri), silice Fusa
Dimensione2 millimetri ~ 80 millimetri
Tolleranza dimensione± 0.1 millimetri± 0.02 millimetri
90 ° deviazione tolleranza<3 arc min<3arc sec.
Superficie planarità @ 633nmΛ/2Λ/4
Qualità della superficie60-4020-10
RivestimentoSu richiesta del cliente
