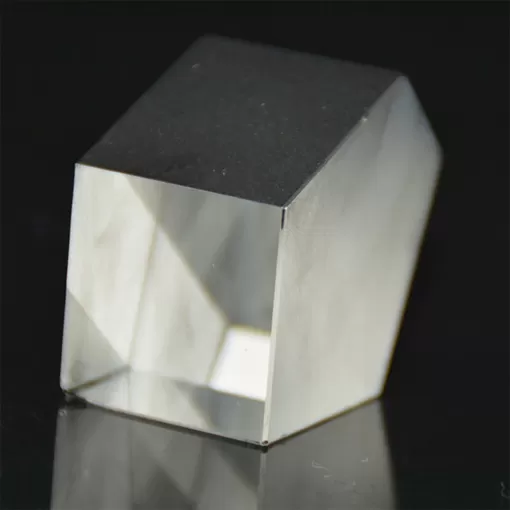

Penta Prisma

Pentagonale prisma è l'angolo del fascio (90 °), uno dei la macchina di governo.Ha due scopi: uno è che non importa quanto il primo Angolo di incidenza sul lato è il emergente luce luce incidente angolo di sterzo (90 °);L'altro è che, a differenza di un prisma rettangolare, il conseguente immagine ha né di rotazione né riflessione speculare.Pentaprisma è comunemente usato in macchina fotografica mirini, immagine sistemi di osservazione o strumenti di misura.

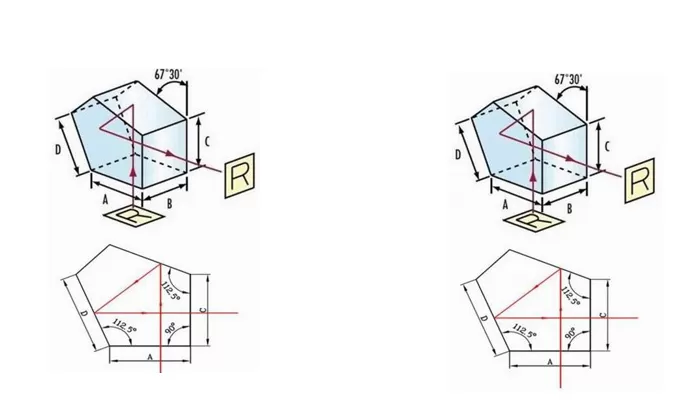

Descrizione Di Penta Prisma


Caratteristiche di pentagonale prisma è di un 90 ° Angolo della luce è diventato un verticale incidenza, E poi, dopo il 45 ° Angolo di due superficie di riflessione, dal punto di Vista di 90 ° di uscita, sul lato opposto della luce incidente e emergente luce è pari a 90 ° Angolo, Ad esempio di applicazione pentagonale prisma può girare asse intorno al 90 °. Di recente, il uso delle caratteristiche di un pentagonalePrisma otticoDi misura [1] il planarity dell'oceano Pacifico, vale a dire il pentagonale prisma ruota intorno al l'asse orizzontale per emergente luce nel piano verticale spazzare un aereo, E vice attorno all'asse verticale di rotazione, può essere misurata in piano orizzontale, quando si utilizza laser come sorgente di luce, perché il laser gamma di gran lunga, Si può spazzare fuori un grande aereo, questo per la costruzione di alloggi, grande macchina di ingegneria costruzione di planare di misura, ovviamente, è semplice e conveniente e di alta precisione, in modo che il pentagonale prisma ha bisogno di più e di più.


Pentagonale prismi non può raggiungere interna totale riflessione sulla base di critico-angolo di principio. Quindi, i due superfici riflettenti di questo prisma sono generalmente rivestito con pellicola di alluminio e vernice nera, E la incidente in entrata e in uscita superfici sono rivestiti con MgF2 singolo rivestimento anti-riflesso.



description1
description2

Specifiche Di Penta Prisma

Materiale:N-BK7
Tolleranza del diametro:± 0.1 millimetri
Tolleranza angolare:≤ 2 ''
Planarità:Λ/4 @ 632.8nm
Qualità della superficie:40/20
Apertura libera:> 85%
Bevel:<0.25 millimetri X 45 °
Rivestimento:S1 e S2: Singolo strato MgF2Rivestimento
S3 e S4: Alluminato e verniciato nero


Dimensioni (mm)
7x5
7x6
10x10
15x15
20x20
30x30
