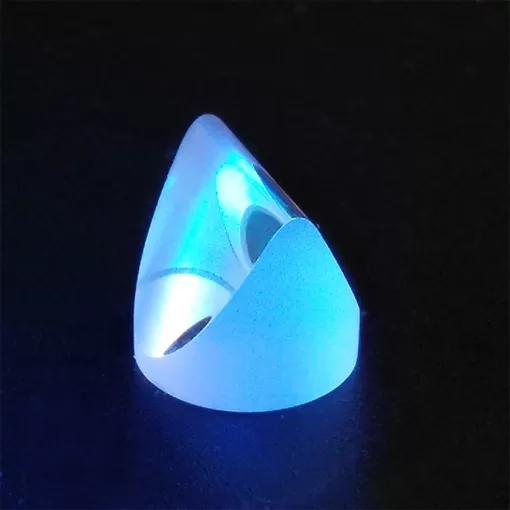

Powell Prisma

Il Powell lente è un salto di qualità in avanti in linea generatore di prestazioni oltre la semplice cilindro lente. UN cilindro lente produce un poco illuminato linea, una limitata da la non uniforme, gaussiana del fascio laser. Il Powell lente 'arrotondato tetto è in realtà un complesso di due-dimensionale asferico curva che genera una quantità enorme di aberrazione sferica che ridistribuisce la luce lungo la linea; diminuendo la luce nella zona centrale, aumentando il livello di luce alla linea delle estremità. Il risultato è un molto uniformemente illuminato linea utilizzato in tutti i tipi di applicazioni di visione; da bio-medica e di automobili di montaggio per chocolate chip cookie di produzione.

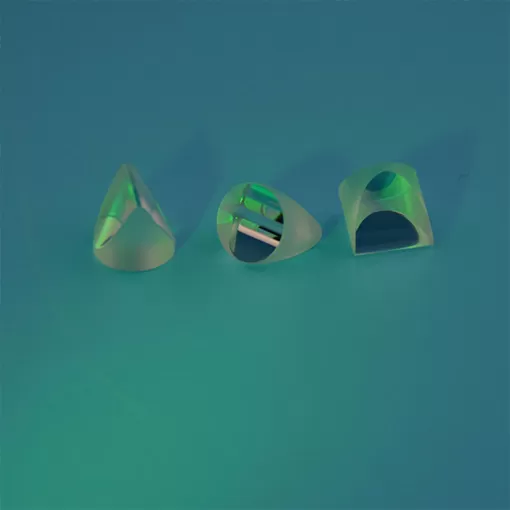

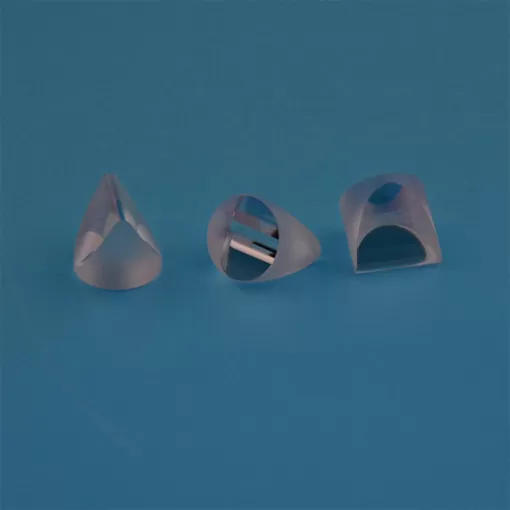

Descrizione Di Powell Prisma


Powell prisma (noto anche come laser lineare generatore lente) è un ottica marcatura prisma, che può essere ottimizzato per l' ingresso del laser del fascio con il diametro di 0.8 millimetri. PowellPrisma otticoRende il raggio laser può essere ottimizzato in una linea retta con uniforme densità ottica, buona stabilità e buona linearità dopo il passaggio attraverso.Diverso dalla lente cilindrica che produce le caratteristiche di bordo centrale hot spot e sbiadito gaussiana del fascio, si può eliminare la distribuzione di bordo centrale hot spot e sbiadito di gaussiana fascio e forma una linea retta con uniforme distribuzione di energia.Il pieno fan Angolo varia da 1 ° a 120 °. Le specifiche standard sono 5 °, 10 °, 20 °, 30 °, 40 °, 45 °, 50 °, 60 °, 70 °, 80 °, 90 °, 110 ° e 120 °.


Gaussiana fascio laser da ordinaria lente cilindrica, produce la distribuzione non uniforme di linea retta, E Powell nella parte superiore del prisma è complesso due-dimensionale superficie asferica, attraverso il laser sarà la produzione di un gran numero di aberrazione sferica, percorso della luce è redistributed, ridurre la luce della regione centrale, Aumentare il bordo della luce, per formare un uniforme linea, adatto per tutti i tipi di medicina biologica, automobile di montaggio, trasformazione dei prodotti alimentari e applicazioni di visione.


Utilizzato per il posizionamento, macchina per marcatura laser, di elaborazione di marcatura di posizionamento, marcatura la costruzione di destinazione, sistema di scansione laser, strumenti di misura.Per una varietà di applicazioni di visione;Da biomedica per automotive montaggio per chocolate chip cookie di produzione;Del telefono Mobile tutti i tipi di rilevazione on-line, aerei le applicazioni militari, la nave pianta.

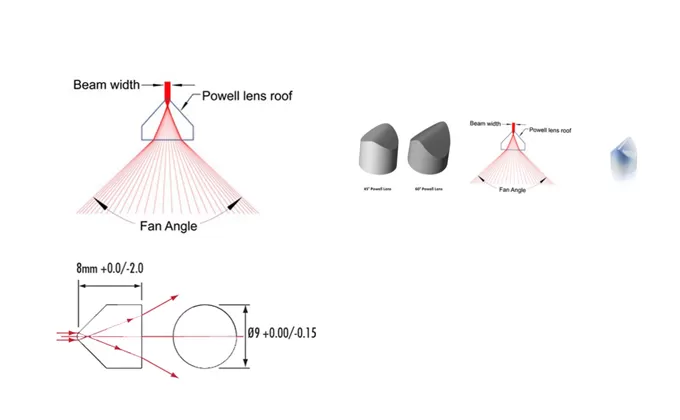

description
description2
description3

Specifica Di Powell Prisma


MaterialeSilice fusa/BK7glass
DiametroΦ0.8mm, Φ1mm, Φ2mm, Φ3mm, Φ5mm, Φ9mm, Φ10mm, Φ 15 millimetri o il formato su misura
Tolleranza del diametro+ 0.0/-0.05 millimetri/± 0.05 millimetri
Gamma di Fan3 °,5 °,10 °,15 °,20 °,30 °,45 °,53 °,60 °,70 °,75 °,85 °,90 ° 96 °,100 °,110 °,120 °
Angolo di tolleranza<3arc min ~ 30arc sec.
Fascio largo3mm, 4mm, 5mm o formato su misura
Qualità della superficie60/40, 40/20, 20/10 graffi e scavare
Apertura libera> 90%
Bevel<0.2 millimetri × 45 °
RivestimentoCome da richiesta del cliente


Tipo di No.Dimensione del fascio
(Mm)
Angolo di fan
(°)
Diametro
(Mm)
Altezza
(Mm)
BRD-PWP-1GB-1511598
BRD-PWP-1GB-3013098
BRD-PWP-1GB-4014098
BRD-PWP-1GB-4514598
BRD-PWP-1GB-6016098
BRD-PWP-1GB-9019098
BRD-PWP-1GB-110111098
BRD-PWP-2GB-42498
BRD-PWP-2GB-3023098
BRD-PWP-2GB-6026098
BRD-PWP-2GB-7027098
BRD-PWP-2.5GB-302.53098
BRD-PWP-3GB-1031098
BRD-PWP-3GB-1531598
BRD-PWP-3GB-2032098
BRD-PWP-3GB-3033098
BRD-PWP-3GB-4534598
BRD-PWP-3GB-6036098
BRD-PWP-3GB-7037098
BRD-PWP-3GB-9039098
BRD-PWP-3GB-110311098
BRD-PWP-4GB-2242298
BRD-PWP-4GB-3043098
BRD-PWP-4GB-9049098
BRD-PWP-5GB-1051098
BRD-PWP-5GB-3053098
BRD-PWP-5GB-3553598
BRD-PWP-5GB-4054098
BRD-PWP-5GB-4554598
BRD-PWP-5GB-5555598
BRD-PWP-5GB-6056098
BRD-PWP-5GB-7057098
BRD-PWP-5GB-7557598
BRD-PWP-5GB-9059098
BRD-PWP-5GB-110511098
BRD-PWP-5.7GB-905.79098
