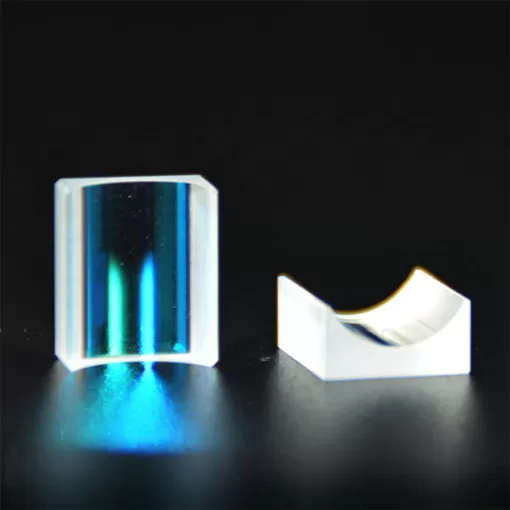

Plano Concavo Lente Cilindrica

UNA lente cilindrica plano-concave è utilizzato per espandere la luce in su-asse. UN negativo lente cilindrica è in grado di divergono collimato luce lontano da una linea di ingresso. Plano-concave lenti cilindriche sono utilizzati per un-dimensionale di compressione di immagini, anamorfico fascio shaping, E la linea laser generazione.

Se avete la domanda, si prega di non esitate a contattarciEcoptik(Noto anche come BRD Ottico).

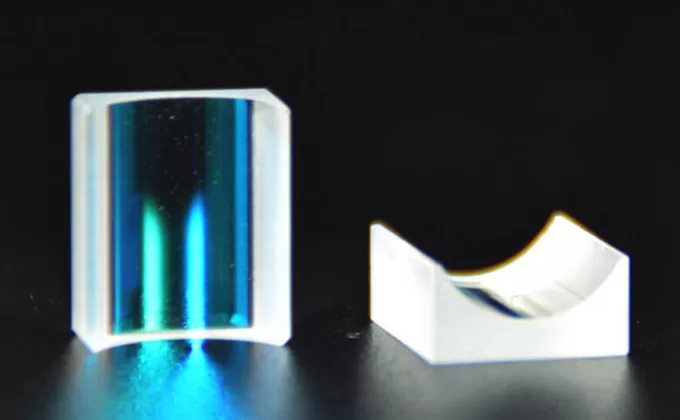

Descrizioni Di Plano Concavo Lente Cilindrica


  • La lente cilindrica plano-concave forma una divergente lineare immagine virtuale, che viene utilizzato per controllare la dimensione del fascio in una sola direzione. Il materiale di questa lente è BK7, quindi non è adatto per ultravioletti lunghezze d'onda.

  • Il plano lente cilindrica è utilizzato in laser scanner, spectrometers, dye laser, acusto-ottica, ottico processori, e altre applicazioni simili.

  • Usiamo di alta qualità in vetro ottico classico ottica rettifica, lucidatura tecniche di lavorazione, superficie di precisione fino a λ / 4, la finitura può essere 40/20. Siamo in grado di strati anche essere trasformati in base alla domanda dei clienti.

  • Lente cilindrica Vs Lente Sferica:Lenti sfericheSono lenti preso da una sfera come ad esempio una palla. Considerando che sono lenti cilindrica preso da una superficie di un cilindro-come un bicchiere. Lenti cilindriche hanno un asse associato con loro. Entrambi, sferica e di potere cilindrico può continuare a cambiare attraverso la vita.

Specifiche tecniche Di Plano Concavo Lente Cilindrica


CommercialeDi alta precisione
MaterialeOcchiali da vista, silice fusa, di silice, ecc.
Diametro0.5 millimetri ~ 150 millimetri
Tolleranza del diametro± 0.1 millimetri± 0.02
Lunghezza focale-50 millimetri ~ 2000 millimetri
Tolleranza di lunghezza focale± 2% (<10mm)
± 0.5% <10 millimetri-1000 millimetri)
± 1% (>1000%)
Centraticon<3 arc min<10 arc sec
Apertura libera> 85% ~ 92% di diametro
Qualità della superficie (Scratch / Dig)MIL 60/40MIL 10/5
Superficie di precisioneΛ/4@632.8nmΛ/10632.8nm
Bevel0.05 millimetri ~ 0.2 millimetri x 45 °
RivestimentoUp sul requisito del cliente.

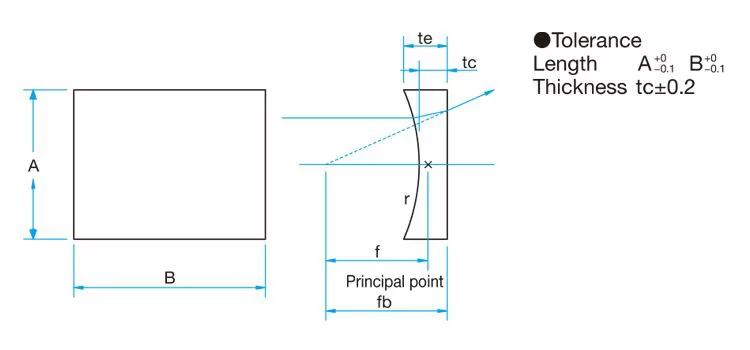

Disegno Di Plano Concavo Lente Cilindrica

Drawing Of Plano Concave Cylindrical Lens
