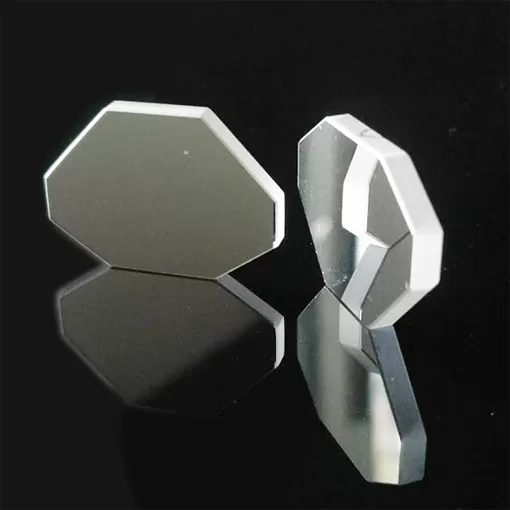

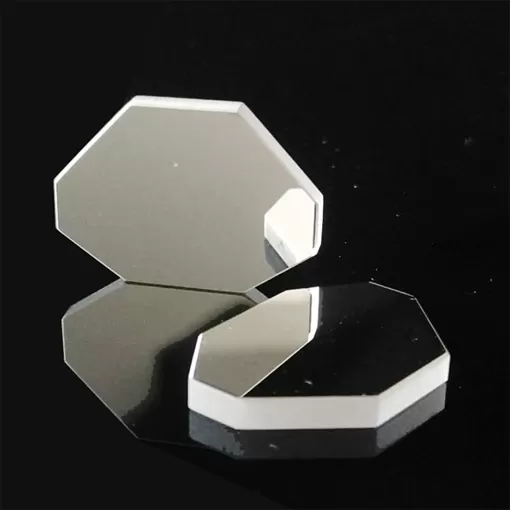

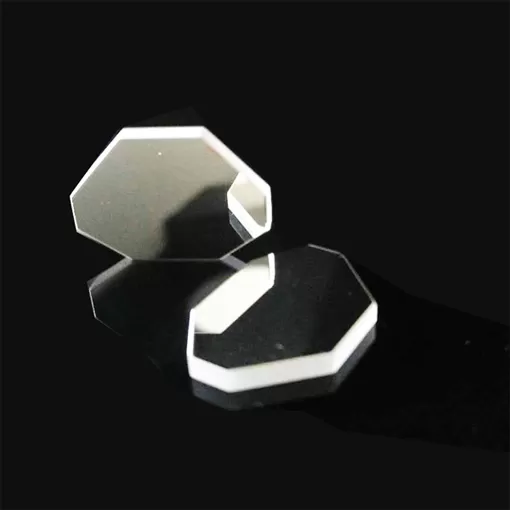

scanning mirror1

Scansione Specchio

La scansione specchio le applicazioni includono ultra-alta dinamica, bassa inerzia di scansione specchi per la lavorazione laser, striscia di telecamere, LIDAR, di sicurezza, di rilevamento e applicazioni di targeting, dove la maggiore resistenza alla flessione, omogeneità, alta le frequenze di risonanza, ultra-bassa inerzia, e ottica di qualità di superficie sono fondamentali.

Descrizione Di Scansione Specchio

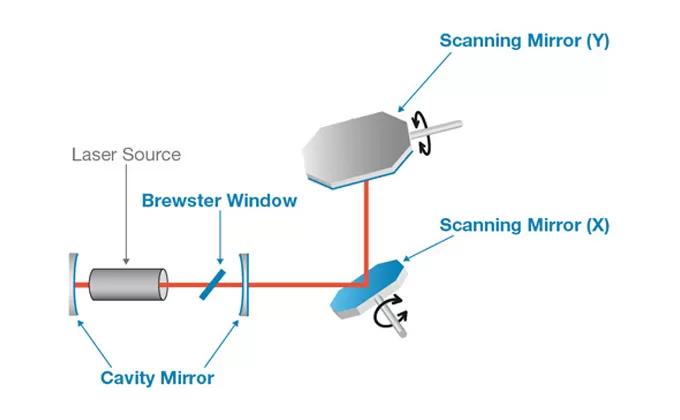

La scansione specchio diEcoptik(Noto anche come BRD Ottico) È leggero specchio rettangolare che ha usato per ad alta velocità a due assi del sistema di scansione laser. Le dimensioni per ogni specchio sono stati calcolati di conseguenza con il laser dimensione del fascio. Il ottico specchio ha alta riflettività del 99.5% o superiore. La scansione specchi sono di solito montato su un galvanometro per la scansione di scopi. Per due assi specchio di scansione, comunemente il Y specchio ha una taglia più grande rispetto al X specchio. Questo è dovuto al fatto che la X specchio è utilizzato per eseguire la scansione del Y specchio piuttosto che il oggetto direttamente.

description

Specifiche tecniche Di Scansione Specchio


MaterialeBK7 di vetro/silice Fusa/di Silice
Dimensione8 millimetri ~ 30 millimetri
Tolleranza dimensione± 0.1 millimetri
Tolleranza di spessore+ 0.0mm / -0.05 millimetri
Qualità della superficie20/10, 10/5
PlanaritàΛ/4 ~ λ/10
Parallelismo<3o arc sec
Lunghezza d'onda1060nm, 1064nm, 532nm, 355nm,266nm
Rivestimento R>99.5%Alta riflettente rivestimento/rivestimento Dielettrico/rivestimento di Metallo


Tipo di No.Dimensione del puntoDimensioni (mm)Asse
BRD-SCM-T1.058.08.4x11.5 x1.05X
10.1x15.1 x1.05Y
BRD-SCM-T1.710.014.7x19.4x1.7X
16.4x28.0x1.7Y
BRD-SCM-T2.020.025.0x30.0x2.0X
30.0x35.0x2.0Y
BRD-SCM-T3.2A12.018.3x24.6x3.2X
21.3x38.9x3.2Y
BRD-SCM-T3.2B15.022.1x28.8x3.2X
24.8x39.4x3.2Y
