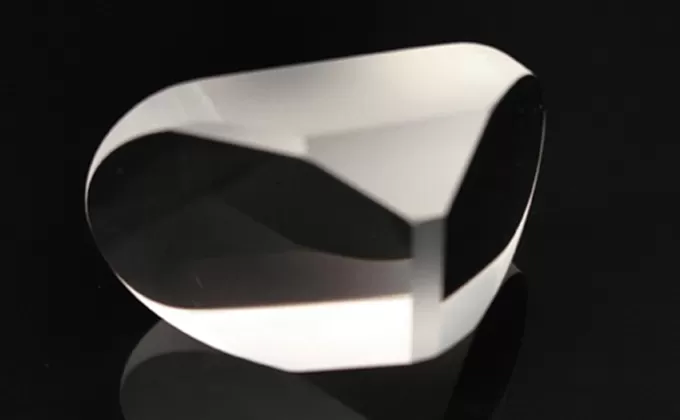

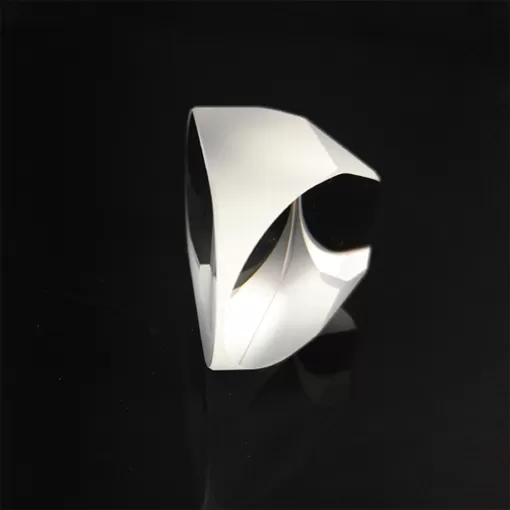

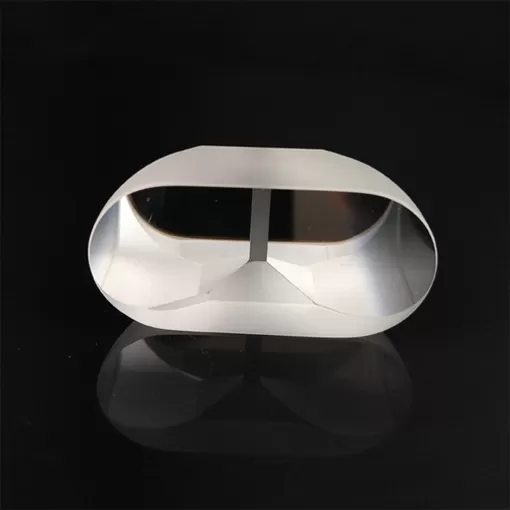

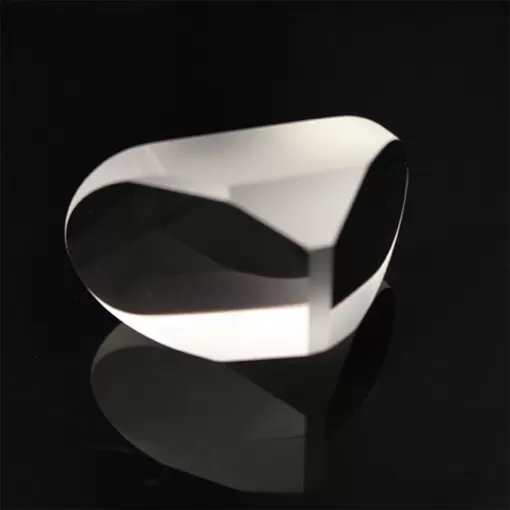

BK7 e UVFS luce incidente Angolo Cube Retroreflector Prisma sono progettati per deviare da 180 gradi in modo indipendente di un angolo di incidenza. Questi angolo del cubo di prismi hanno tre superfici a specchio con angoli a 90 ° gli uni agli altri, giustapposti per formare un angolo di un cubo con il ingresso faccia perpendicolare al cubo di diagonale.
UN angolo del cubo di catarifrangente, noto anche come un CCR o trihedralPrisma ottico, È una struttura ottica che si compone di tre adiacente, tra loro-ortogonale aereo-che riflette le superfici che forma un angolo di un cubo. La angolo angolo cubo riflette un incidente ray in un momento specifico, indipendente del prisma e fascio gli orientamenti.
EcoptikAngolo cubi sono utilizzati in una vasta gamma di applicazioni come ad esempio spettroscopia, tecnologia di campo di battaglia e satelliti. Sistemi di angolo cubetti di consentire gamma trovare per le armi e gli aiuti in svolgere altre preciso spostamento e le misure di distanza. Per esempio, un satellite in orbita intorno alla terra richiede monitoraggio della sua posizione, mentre esso misura piastra tettonica e superficie dell'oceano la topografia.
| Generale spec. | Di alta precisione spec. | |
| Materiale | Vetro ottico (H-K9L, BK7, o altri), silice Fusa | |
| Dimensione | 2 millimetri ~ 80 millimetri | |
| Tolleranza dimensione | ± 0.1 millimetri | ± 0.02 millimetri |
| 90 ° deviazione tolleranza | <3 arc min | <3arc sec. |
| Superficie planarità @ 633nm | Λ/2 | Λ/4 |
| Qualità della superficie | 60-40 | 20-10 |
| Rivestimento | Su richiesta del cliente | |
