micro prism

Microprisma

Il micro prisma di Ecoptik è principalmente per le applicazioni endoscopiche, LD a fibra accoppiamento.

Il nostro micro prisma è un prodotto popolare con un certo numero di produttori di strumenti medici e industriali.

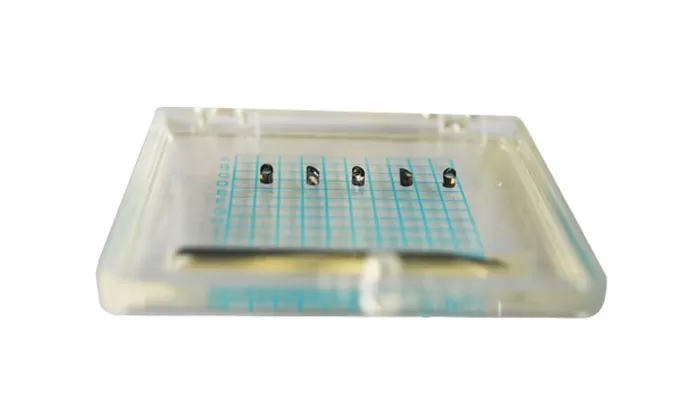

Descrizione del micro prisma

Il microprism fornisce un modo efficace per modificare il percorso del fascio di luce in un componente o un dispositivo in fibra ottica. Quando la luce attraversa un lato del prisma, si riflette. L'uso principale dei microprisms nelle fibre ottiche è quello di guidare con alta precisione un fascio da un canale ottico all'altro. Ha tutte le caratteristiche ottiche del prisma. È solo una dimensione molto piccola.

A causa delle dimensioni ridotte del microrrisma, il suo metodo di lavorazione è leggermente diverso da quello del prisma ordinario. È anche fatto di vetro ottico tagliato, macinato e lucidato.

Specification of Micro prism


Struttura del microrrisma

Piccolo prisma a angolo retto, micro raster, micro multi-prism, micro pentaprism

matrice

Vetro BK7, quarzo fuso, ecc.

Dimensioni

0.2mm~5mm

tolleranza angolare

Up to ±10 arc sec.

Qualità superficiale

20/10 , 10/5

Livelli di superficie

λ/10

apertura luminosa

>90% of Dimension

rivestimento

Su richiesta del cliente
