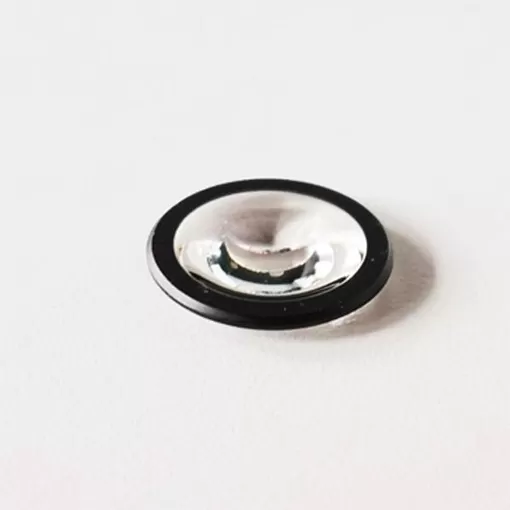

molded glass aspherical lens

Lente asferica in vetro modellato

Lo stampaggio del vetro è uno stampo di precisione con una forma specifica ad una certa temperatura e pressione. La preforma di vetro viene pressata per ottenere una lente ottica di alta precisione e di alta qualità superficiale, le lenti realizzate con tecnologia di stampaggio di precisione di solito non richiedono lavorazione a freddo e lucidatura, che riduce i consumi di materia prima, riduce i costi di manodopera e materiali e consente di produrre lenti asferiche in grandi quantità a basso costo. Ha ampie prospettive di applicazione nella fabbricazione di parti di vetro ottico asferico e componenti micro-ottici standard.

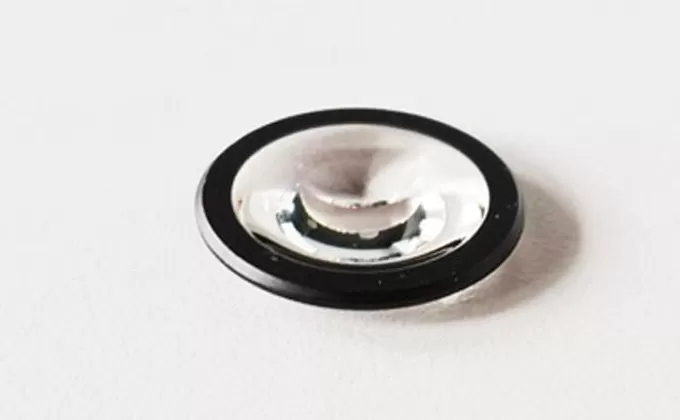

Descrizione della lente non sferica di vetro stampato

Il vantaggio delle lenti asferiche rispetto alle lenti sferiche è che è possibile utilizzare una o più lenti per correggere problemi come distorsione dell'immagine e disallineamento della messa a fuoco. Attraverso la combinazione della tecnologia di produzione di stampi e della tecnologia di sviluppo dei materiali in vetro, è possibile fabbricare lenti asferiche stampate con precisione.

Allo stesso tempo, le lenti asferiche di vetro stampato di ecoptik possono essere utilizzate in grandi quantità.

Le lenti asferiche di precisione formate da ECOPTIK vengono utilizzate in fotocamere digitali, obiettivi per videocamere e comunicazione ottica.

Specifications of Molded Glass Aspherical Lens


Progetto/Diametro (mm)2-77-1515-2424-3535-800Attenzione
PV0.6μm0.8μm1μm1.2μm2-5μmL'angolo di taglio del bordo non sferico è il fattore chiave
Miglior adattamento PV0.2μm0.3μm0.4μm0.6μm1-3μm
AS0.15μm0.2μm0.3μm0.5μm-
Tolleranza dello spessore del centro±3μm±5μm±10μm±15μm±15μm
tolleranza in basso±5μm±10μm
fuori.di routine±3-5μm±5μm±5-10μm±10μm±10μmLa tecnologia di lavorazione del diametro esterno è un fattore chiave
tolleranza diametrospigolo di taglioalta precisionePrecisione mediaPrecisione commerciale
±0.03±0.05±0.1
inclinazionealta precisionePrecisione mediaPrecisione commerciale
60”90”120”
S1-S2 Centro
3μm3-5μm5-7μm10μm15μm
livello di aspetto40/2040/2080/5080/5080/50Il materiale è un fattore chiave
60/4060/4060/4060/40
