mosaic filter1

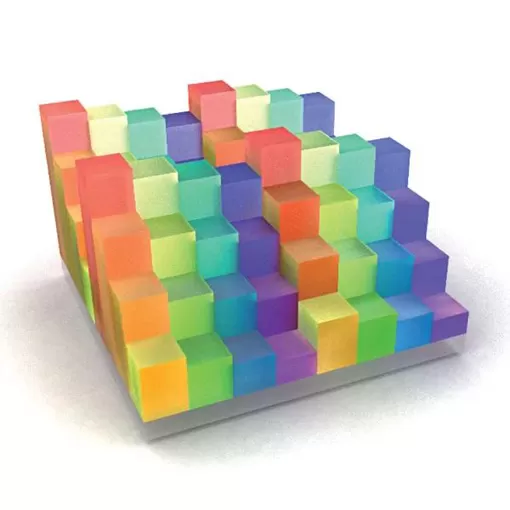

Filtro di Mosaico.

I filtri a mosaico hanno una funzione spettroscopica altamente integrata che può ottimizzare notevolmente la struttura del sistema spettroscopico dello spettrometro di imaging. Quando viene utilizzato per realizzare gli elementi spettrali nello spettrometro di immagine, è possibile ottenere la miniaturizzazione e la leggera dello spettrometro di imaging.


Lo spettrometro di imaging con filtro come componente principale può funzionare in modalità di imaging video, superando gli svantaggi dello spettrometro di imaging tradizionale che richiede l'invio di immagini e migliorando notevolmente l'efficienza dell'imaging spettrale. Applicazioni del prodotto: identificazione del travestimento, agricoltura di precisione, esplorazione geologica, monitoraggio medico, ecc.

Descrizione del filtro

Il filtro mosaico a livello di pixel, il filtro colore di riferimento per la disposizione dei canali RGB, più canali spettrali a livello di micron sono disposti in un ciclo spettrale secondo una certa regola, più cicli spettrali sono disposti in modo mosaico sulla superficie del filtro. Le dimensioni fisiche del filtro possono essere determinate in base alle dimensioni dei pixel del rivelatore, in modo che i canali spettrali e i pixel del rivelatore possano essere allineati uno dopo l'altro.

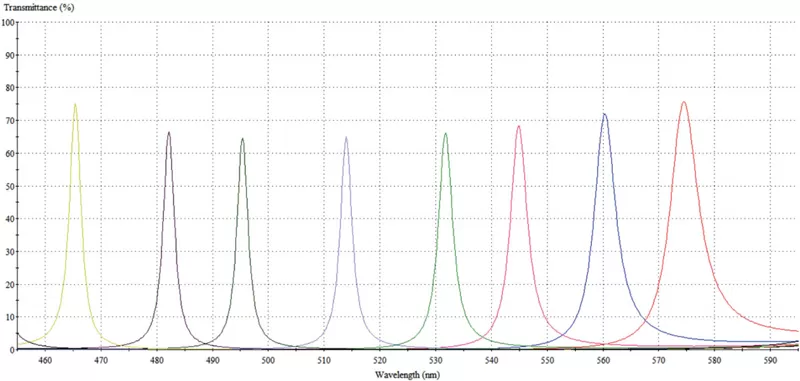

Specifiche del filtro Mosaico

lunghezza d'onda

(nm)

Trasmissione di picco

(%)

CWL

Numero di canali spettrali

Dimensioni a canale singolo

(μm)

Dimensioni(mm)

Note

450-570

>60

<12

9

10、11

11.264x11.264

della lunghezza d'onda,

Il numero di canali

Può essere personalizzato

630-780

>60

<12

9

10、11

11.264x11.264

450-570

>60

<12

16

11

22.528x22.528

559-740

>60

<12

16

11

22.528x22.528

700-920

>60

<12

16

11

22.528x22.528

980-1350

>60

<12

16

15

9.60x7.68

1350-1750

>60

<12

16

15

9.60x7.68

1100-1700

>60

<12

16

20

12.80x10.24
