ECOPTIK fornisce una varietà di zaffiro di componenti ottici, come ad esempio lente zaffiro, zaffiro finestra, specchio zaffiro, zaffiro lente cilindrica, zaffiro prism, zaffiro luce di guida, zaffiro dome e così via.
Zaffiro (Singolo cristallo di Al2O3) È un comunemente usato materiale ottico, principalmente in base alla sua diverse caratteristiche.
Ultra-lungo applicabile lunghezza d'onda banda: è in grado di trasmettere da raggi ultravioletti (UV = 150nm) lunghezza d'onda per mid-a raggi infrarossi (IR = 5um) di lunghezza d'onda, e ha alta trasmissione
Eccellenti proprietà fisiche: tra cui la forza, di alta durezza, resistenza a temperatura elevata, resistenza di attrito, E resistenza alla corrosione.
Proprietà chimiche stabili, come ad esempio non essere corroso da acidi e alcali.
Cristallografica | Syngony | Tetragon |
Classe di simmetria | 3m | |
Lattice Costanti | A = 4.758 Å C = 12.991 Å | |
Cleavability | (1011), (1120) imperfetta | |
Ottico | Indice di rifrazione a ne | 1.7771 |
Indice di rifrazione a nF' - nC' | 0.0107 | |
Coefficiente termico di Indice di Rifrazione a 3.39 micron per ± 60 °C | Βo = (0.88. .. 1.28) x 10-5 βe = (0.99. .. 1.39) x 10-5 | |
Gamma spettrale, micron | 0.17 - 5.0 | |
Termico | Termica Lineare di Espansione, °C-1 per ± 60 °C | |
⊥ Per asse c | (3.24. .. 5.66) x 10-6 | |
Conducibilità termica, W/(m * °C) a 46 °C | ||
⊥ Per asse c | 25.2 | |
| | A c-asse | 23.1 | |
Calore specifico Capacità, J/(kg * °C) | 0.7610x103 | |
Stabilità termica, °C | 162 ± 8 | |
Punto di fusione, °C | 2030 | |
Chimica | Peso molecolare | 101.96 |
Solubilità In acqua, gram/100 cm3 | 98x1010 | |
Ref. Indice di vs Lunghezza D'onda λ
Lunghezza d'onda, Micron | Indice di rifrazione no | Indice di rifrazione ne |
1.0 | 1.7545 | 1.7460 |
2.0 | 1.7374 | 1.7299 |
3.0 | 1.7015 | 1.6920 |
4.0 | 1.6748 | 1.6679 |

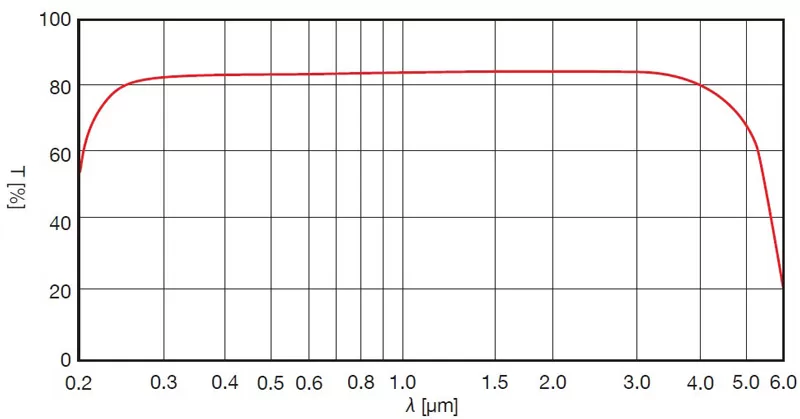

Interno Trasmittanza TI(Λ) vs Lunghezza D'onda λ
Lunghezza d'onda, Micron | Trasmissione interno |
0.2 | 0.79 |
0.5 | 0.97 |
1.0 | 0.97 |
3.0 | 0.97 |
5.0 | 0.45 |
Applicazione di zaffiro componente.
Ampiamente usato in a raggi infrarossi e lontano infrarosso attrezzature militari, come ad esempio: utilizzato in visione notturna a raggi infrarossi e lontano infrarosso cose da vedere, di visione notturna telecamere e altri strumenti e satelliti, la tecnologia spaziale strumenti e metri, così come di windows per i laser ad alta potenza, vari Ottico prismi, finestre ottiche, AI RAGGI UV e IR windows e lenti, E porte per esperimenti a bassa temperatura di osservazione sono completamente utilizzato in strumenti di alta precisione e metri per la navigazione, aerospaziale, e aviazione.

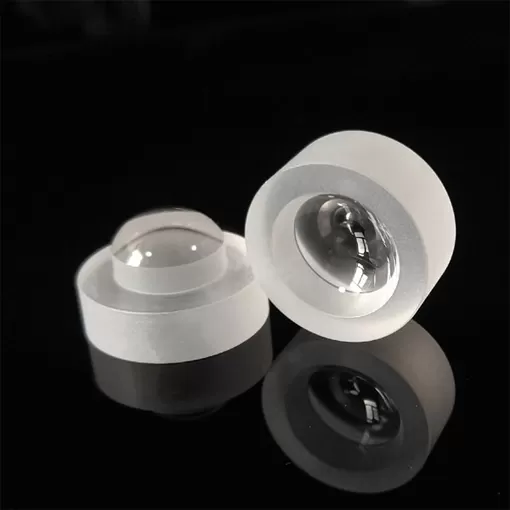

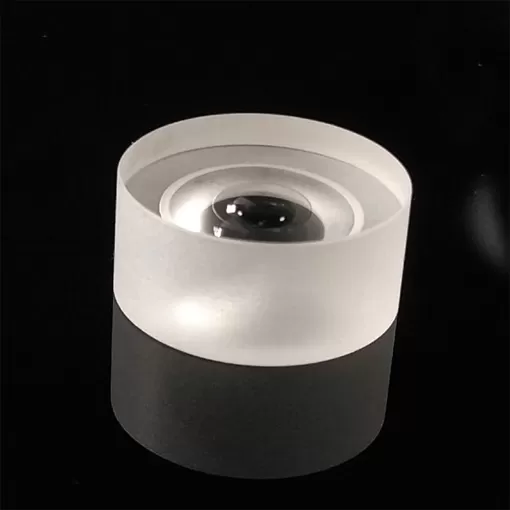

Finestra Sapphire/lente
Grado commerciale | Grado di precisione | Alto grado di precisione | |
Diametro | 1-300 millimetri | ||
Tolleranza del diametro | ± 0.1 millimetri | ± 0.05 millimetri | ± 0.01 millimetri |
Tolleranza di spessore | 0/-0.1 millimetri | ± 0.05 millimetri | ± 0.01 millimetri |
Parallelismo | <3 arc min | <30 arc sec | <5 arc sec |
Qualità della superficie: | 60/40 | 40/20 | 20/10 |
Superficie di precisione | Λ | Λ/4 | Λ/10 |
