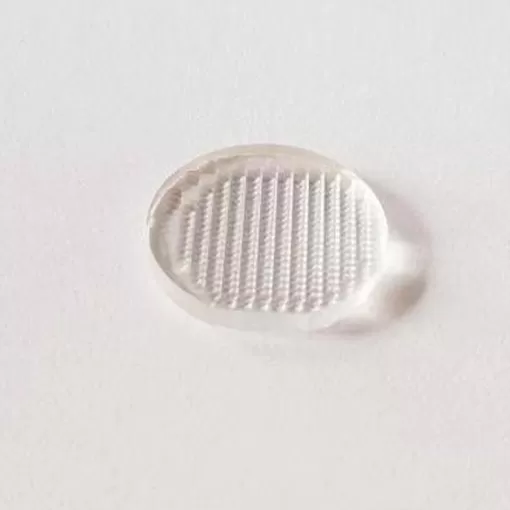

Standard Micro Lens Array

L'array di micro lenti è composto di lenti con apertura ottica di livello micron e profondità di rilievo di livello nanometrico. Ha le funzioni di base di messa a fuoco e imaging. Con piccole dimensioni dell'unità e un'elevata integrazione, può completare le funzioni che i componenti ottici tradizionali non possono completare e possono costituire molti nuovi sistemi ottici. Pricipalmente è usato per il rilevamento del fronte d'onda Shack-Hartmann, il rilevamento del piano focale infrarosso o la raccolta della luce dell'array CCD, la scansione dell'array laser, l'esposizione laser, l'accoppiamento della fibra e altri sistemi.

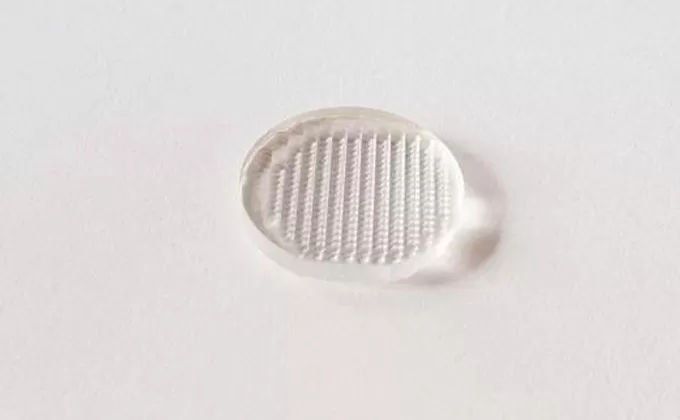

Descrizione di Standard Micro Lens Array

L'array di micro lenti è un array di una pluralità di lenti di micro dimensioni della stessa forma disposte in un modello regolare. La forma delle lenti può essere circolare, quadrata, esagonale, quadrata o altre forme, la maggior parte delle quali sono in una griglia quadrata. Possono anche essere disposti in forma quadrata, esagonale o altre forme. Le micro lenti sono caratterizzate da miniaturizzazione, integrazione e libertà di progettazione. Consente l'omogeneizzazione laser, la divisione del fascio e la messa a fuoco del fascio, il sensore di fronte d'onda Hartmann (HSWFS), la collimazione, il rilevamento del fronte d'onda e altro ancora. Generalmente usato in imaging ad alta sensibilità, comunicazione accoppiata a fibra, bellezza laser, elaborazione laser e rilevamento.

Specifiche di Micro Lens Array Standard

1. substrato: silice fuso, quarzo, ZnSe, silicio, vetro BK7, ecc.

2. Struttura: lente sferica, lente asferica, lente cilindrica, ecc.

3. Arrangement quadrato array lente quadrata, quadrato array lente rotonda, disposizione esagonale, disposizione casuale, ecc.

4. micro ciclo dell'obiettivo (diametro subunità), lunghezza focale, profondità dell'incisione (altezza), raggio di curvatura

5. forma di superficie: Per gli elementi diffrativi, ci sono generalmente due tipi di tipo continuo di superficie e di forma discontinua di superficie (tipo di passo). Il tipo di superficie continua può eliminare l'aberrazione cromatica ed è adatto per applicazioni quali l'imaging del sistema a banda larga e la piastra di fase a spirale.
